一、LKR1000F型F0值滅菌控制記錄儀概述



LKR1000F【F0值】滅菌控制記錄儀本記錄儀以獨特的熱打印記錄方式和先進的微處理器控制技術，實現了無與倫比的高記錄清晰度、高精度、高可靠性、多功能且便于操作。可連續(xù)記錄和數字打印。

【F0值】滅菌控制記錄儀接收熱電阻PT100信號，并可對被測信號進行數字顯示及進行趨勢記錄和數字記錄，能在本身打印的100mm寬的紙格上同時記錄刻度值、時間及每一個信號的曲線，并將通

道號印在各通道的軌跡旁。可通過鍵盤設定測量信號種類、小數點位置、顯示范圍、記錄邊界、報警值、回差、系統誤差的校正、記錄標尺、數據打印間隔、走紙速度、打印深度及時間等參數，

并對所設參數加以保護。

該儀表是制藥廠，生物制品廠及醫(yī)療單位進行消毒滅菌處理設備的理想配套儀表，她不僅可以記錄滅菌過程中溫度的過程曲線，而且還可以控制滅菌過程，實時顯示和記錄溫度值和F0值。

二、主要性能及技術指標

 1．輸入通道:  ·單點  雙點  三點  四點  五點  六點  八點
                 ·第一通道熱電阻PT100其余用戶自己設定

                  也可在定貨時注明。[由廠方為用戶設定好]

 2．通道隔離:  ·輸入通道之間相互隔離，無干擾。

 3．顯示功能:  ·測量值的定點或巡回顯示

                 ·設定參數顯示[在設定狀態(tài)下]

                 ·報警提示符及提示燈

                 ·時間顯示[在所有輸入信號全部關閉情況下]

 4．記錄功能:  ·采用進口固定式熱敏頭，無筆墨消耗，無筆位

                  誤差，抗震動

                 ·在100mm范圍內有800個熱印點

                 ·對測量值進行趨勢記錄和數字記錄

                 ·在記錄曲線同時打印標尺刻度及每個通道標記

                 ·每隔100mm打印一次刻度值、當前時間和走紙速度

5．實時時間:  ·由鍵盤設定當前日期和時間

                 ·即使掉電,也不影響正常計時

6．曲線遷移功能:  通過對記錄邊界的設定，可使不同通道的趨勢記錄曲線分離開。

7．標度變換功能:  對于電壓及電流輸入信號，可通過對顯示范圍的設定，實現顯示及記錄對輸入信號的線性標度。對于熱電偶及熱電阻信號顯示范圍就是其測量范圍。

8．輸入信號種類及測量范圍:  各種熱電偶、熱電阻、標準電壓及電流信號，由鍵盤設定選擇。                                  表一

信號種類		量程代碼	測量范圍
電 流	mA	01	0～10mA
	mA	02	4～20mA
	mA開方	03	4～20mA開方
電   壓	mV	11	0～20mV
	mV	12	0～50mV
	mV	13	0～100mV
	V	14	0～5V
	V	15	1～5V
	V開方	16	1～5V開方
熱 電 阻	Pt100	21	-50.0～550.0 °C
	Cu100	22	-50.0～150.0 °C
	Cu50	23	-50.0～150.0 °C
遠傳壓力電阻		24	0～400Ω
熱 電 偶	T	31	0.0～400.0 °C
	E	32	0～1000 °C
	K	33	0～1300 °C
	S	34	0～1750 °C
	B	35	500～1800 °C
關閉通道		00	該通道關閉

9．  走紙速度:  通過鍵盤任意設定，走紙速度為10 mm/h到1990mm/h。

10．報警功能:

·提供六組繼電器接點輸出，由用戶任意組合使用

        ·每個通道報警均可選擇上限、下限、差值上限、差值下限

        ·每個通道的報警回差可設定，繼電器動作時有指示燈提示

        ·繼電器觸點容量：24VDC, 3A；  220VAC, 3A

11．通訊：       可提供RS232C或RS485通訊接口

                   【此項為擴展功能,定貨時須注明】

12．模擬量輸出：可提供兩路4 ~ 20 mA模擬量傳送輸出

                   【此項為擴展功能,定貨時須注明】

13．采樣周期:              0.6S

14．數字顯示及報警精度:  ±0.2%FŸS

15．趨勢記錄精度:         ±0.2%  「兩幅」

16．數字記錄精度:         ±0.2%FŸS

17． 輸入阻抗: 大于10MW 〖注：進行電流測量時，輸入阻抗為250W〗

18．功率消耗:       不大于30W

19．正常工作環(huán)境: 溫度范圍：0～50°C   濕度范圍：10～85 % RŸH

20．電源電壓:    220 V;  50 Hz

21．外形尺寸:    144 ´ 144 ´ 200 mm

22．開孔尺寸:    138+1 ´ 138+1 mm

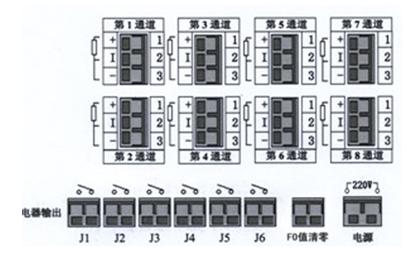

九、接線方法[圖}

    參照“后端子接線示意圖”,作如下說明。

  ?測量三線制熱電阻信號時，接1  2  3端，1端為其公共端。

（自動消除導線電阻的影響）

  ‚測量二線制熱電阻信號時，接1  3端。

（可通過誤差校正的方法消除導線電阻的影響）

  ƒ測量電流信號時，接2  3端，其中2端接正，3端接負，

  „測量電壓和熱電偶信號時，接1  3端，其中1端接正，3端接負。

  …繼電器輸出端子為常開點。

  †電源未注明時一律使用220V電壓。

十、儀表的使用注意事項及保修期

   z該表可同時記錄多個通道，如不全部使用可將剩余通道關閉

   z電源工作電壓為： V，不應超出

z在正常保管與使用情況下，廠方保證儀表使用一年

十一、使用常見錯誤分析

    A：顯示和記錄完全不對

      ­檢查輸入的信號是否正確

      ­接線的位置是否正確，正確接線方法詳見 【九、接線方法】

      ­ 量程代碼是否設定正確

    B：有顯示，沒有熱印記錄



      ­檢查記錄紙是否裝反了，記錄紙有正反兩面



      ­用指甲在記錄紙上劃過，有黑色劃痕的為正面【向上】

    C：顯示正確，記錄曲線不正確

      ­檢查設定的記錄左右邊界及走紙速度是否正確。

    D：顯示不正確



對于電壓、電流信號，必須設定顯示下限及顯示上限
